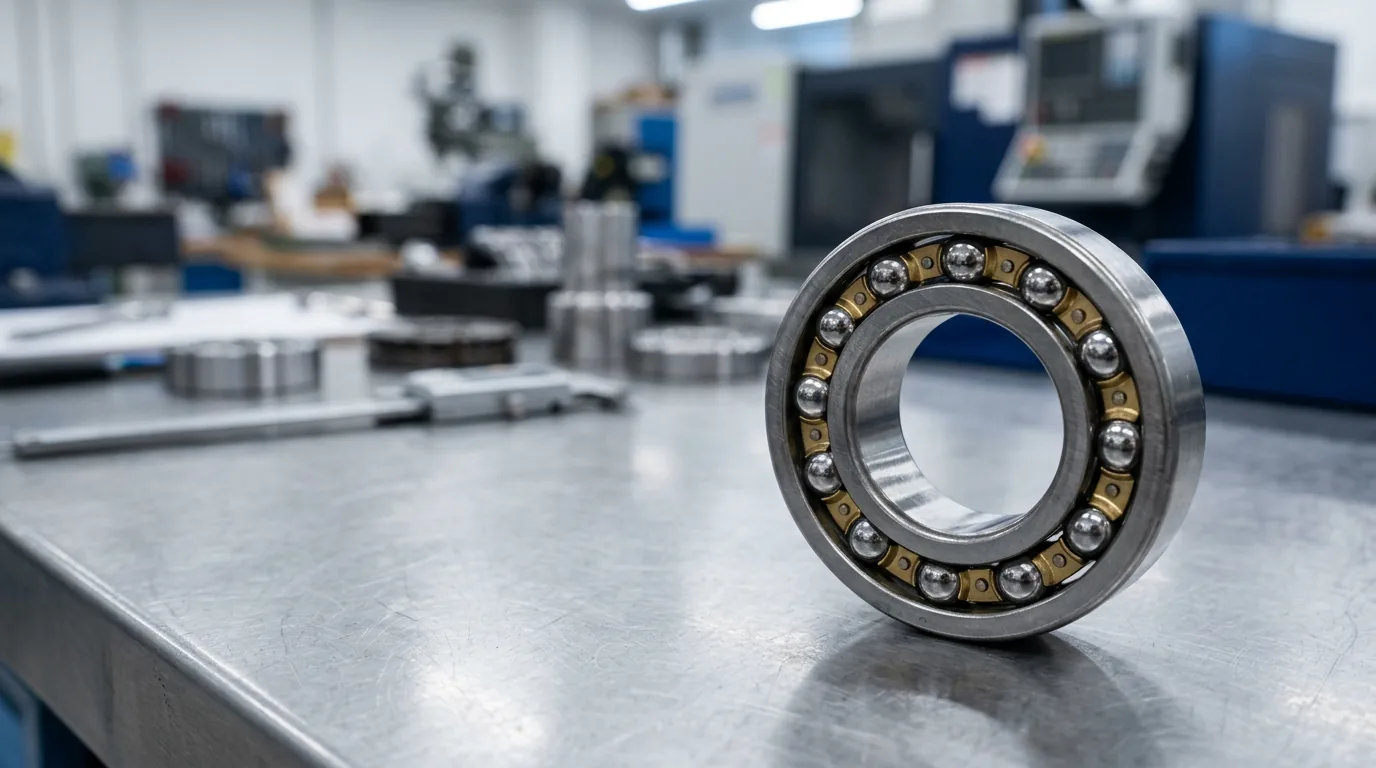

Apa Kegunaan Bantalan Bola Penyelaras Sendiri? (Panduan 2026)

Apa Kegunaan Bantalan Bola Penyelaras Sendiri? (Panduan 2026)

Bantalan bola menyelaras sendiri adalah komponen industri yang memiliki dua baris bola dan lintasan luar berbentuk bola, dirancang untuk mentolerir defleksi poros dan ketidaksejajaran sudut. Berbeda dengan bantalan kaku standar, geometri ini memungkinkan cincin dalam dan poros untuk miring bebas di dalam rumah tanpa meningkatkan gesekan. Insinyur pabrik menggunakan komponen ini dalam aplikasi di mana kesalahan pemasangan, lenturan struktural, atau poros panjang membuat kesejajaran sempurna tidak mungkin.

Di HI-TEC ASIA, kami tahu memaksakan bantalan kaku ke dalam aplikasi yang tidak sejajar adalah penghematan palsu yang menyebabkan keausan cepat dan waktu henti mesin. Bantalan bola menyelaras sendiri HI-TEC dan premium HI-TEC SILVER kami menjaga mesin industri berjalan dengan tenang dan andal. Panduan ini menjelaskan perbedaan desain yang tepat, kapasitas beban, dan aplikasi industri utama yang mengandalkan teknologi menyelaras sendiri.

Apa perbedaan antara bantalan menyelaras sendiri dan bantalan alur dalam?

Berbeda dengan varian alur dalam standar, bantalan bola menyelaras sendiri seri 1200 dan 2200 mengutamakan toleransi ketidaksejajaran tinggi di atas kapasitas beban berat. Bantalan bola menyelaras sendiri menggunakan lintasan luar bola bersama yang memungkinkan cincin dalam untuk berputar. Sebaliknya, bantalan bola alur dalam standar memiliki lintasan dalam yang dirancang untuk beban radial dan kekakuan tinggi, membuatnya sangat sensitif terhadap defleksi poros.

Ketika insinyur pabrik mengevaluasi komponen ini, perbedaan utama terletak pada batas ketidaksejajaran sudut. Varian alur dalam standar, seperti seri 6200, biasanya hanya mengizinkan 0,03 hingga 0,17 derajat ketidaksejajaran sudut sebelum mengalami tekanan berlebih[1][2]. Untuk masa pakai standar, kesejajaran umumnya harus dijaga dalam 0,05 hingga 0,1 derajat[3]. Memaksa bantalan alur dalam melampaui batas ini secara drastis mengurangi umurnya.

Sebaliknya, bantalan bola menyelaras sendiri seri 1200 dan 2200 mengakomodasi sekitar 2,5 hingga 3 derajat ketidaksejajaran sudut dalam kondisi normal[4][5]. Ini mewakili kira-kira satu hingga dua kali lipat lebih banyak toleransi.

Fitur Bantalan Bola Menyelaras Sendiri (mis., seri 1202) Bantalan Bola Alur Dalam (mis., seri 6200)
Fokus Utama Toleransi ketidaksejajaran tinggi Kekakuan dan kapasitas beban tinggi
Geometri Internal Dua baris bola, lintasan luar berbentuk bola Satu baris bola, lintasan dalam
Batas Ketidaksejajaran Kira-kira 2,5 hingga 3 derajat[4][5] 0,03 hingga 0,17 derajat yang diizinkan[1][2]
Defleksi Poros Cincin dalam miring tanpa menambah tegangan Dengan cepat meningkatkan gesekan dan keausan

Memilih di antara keduanya tergantung pada lingkungan operasi. Pilih komponen alur dalam ketika rumah dikerjakan secara akurat dan poros tetap kaku. Jika peralatan memiliki poros panjang yang membengkok di bawah beban, bantalan menyelaras sendiri mencegah kegagalan yang parah.

Apa saja aplikasi utama bantalan bola menyelaras sendiri?

Insinyur pabrik biasanya menggunakan bantalan bola menyelaras sendiri HI-TEC di peralatan pertanian, mesin tekstil, dan konveyor di mana pembengkokan poros atau kesalahan pemasangan sering terjadi. Memasang bantalan menyelaras sendiri HI-TEC SILVER mencegah kegagalan mesin prematur yang disebabkan oleh defleksi poros, secara signifikan mengurangi waktu henti yang mahal dalam aplikasi industri berat.

Karena bantalan ini mengakomodasi ketidaksejajaran dinamis dan lenturan struktural, mereka sangat penting di beberapa sektor yang menuntut di Indonesia. Aplikasi utama meliputi:

  1. Peralatan Pertanian dan Traktor Transmisi torsi tinggi melalui poros panjang di atas medan yang tidak rata menghasilkan pembengkokan dan ketidaksejajaran sudut yang parah[6][7]. Bantalan bola menyelaras sendiri digunakan dalam sistem penggerak power-take-off (PTO) traktor, pemanen kombinasi, dan auger biji-bijian[6][8]. Dalam sistem ini, poros panjang melendut di bawah beban material yang didistribusikan, artinya dudukan bantalan jarang tetap sejajar sempurna selama operasi[8][9].

  2. Mesin Manufaktur Tekstil Pabrik tekstil mengandalkan putaran kecepatan tinggi dari rol pemandu yang panjang dan ramping serta poros rangka cincin yang membengkok di bawah beban radial[4][10]. Operasi berkelanjutan dan panas juga mengubah geometri rangka mesin, menyebabkan ketidaksejajaran pemasangan[4][11]. Bantalan bola menyelaras sendiri sangat cocok untuk rol pemrosesan kain ini karena menjaga operasi yang mulus meskipun ada ketidaksejajaran dinamis[4][12].

  3. Sistem Konveyor Industri Konveyor sabuk yang digunakan dalam pertambangan dan pertanian menggunakan poros katrol penggerak panjang yang dibebani berat oleh tegangan sabuk[13][14]. Tegangan ini menyebabkan poros katrol membengkok, menciptakan ketidaksejajaran sudut antara rumah bantalan yang dipasang di kedua sisi[13][8]. Dengan menggunakan bantalan menyelaras sendiri pada katrol konveyor, tim pemeliharaan mengakomodasi defleksi poros bawaan ini dan mencegah keausan komponen yang cepat[15][12].

Pertanyaan yang Sering Diajukan

Untuk apa bantalan bola menyelaras sendiri digunakan?

Bantalan bola menyelaras sendiri digunakan dalam mesin industri di mana defleksi poros, lenturan struktural, atau kesalahan pemasangan membuat kesejajaran sempurna tidak mungkin. Mereka banyak digunakan dalam auger biji-bijian pertanian, rangka pemintalan tekstil, dan poros katrol konveyor panjang untuk menjaga putaran yang mulus meskipun ada ketidaksejajaran dinamis.

Bagaimana cara kerja bantalan bola menyelaras sendiri?

Cara kerjanya dengan memanfaatkan dua baris bola yang menggelinding pada lintasan luar bola bersama. Geometri internal yang unik ini memungkinkan cincin dalam, bola, dan rakitan sangkar untuk berputar bebas di dalam cincin luar, mengakomodasi kemiringan poros tanpa meningkatkan gesekan atau tegangan.

Apa perbedaan antara bantalan menyelaras sendiri dan bantalan alur dalam?

Perbedaan utamanya adalah toleransi ketidaksejajaran versus kapasitas beban. Bantalan menyelaras sendiri dapat menangani sekitar 2,5 hingga 3 derajat ketidaksejajaran sudut[4][5]. Bantalan alur dalam menangani beban yang lebih berat tetapi gagal dengan cepat jika ketidaksejajaran melebihi 0,17 derajat[2].

Bantalan mana yang harus saya gunakan untuk ketidaksejajaran poros?

Anda harus menggunakan bantalan bola menyelaras sendiri atau bantalan rol bola untuk ketidaksejajaran poros yang parah. Jika aplikasi Anda melibatkan beban radial ringan hingga sedang dan kecepatan tinggi, bantalan bola menyelaras sendiri adalah pilihan optimal untuk mencegah keausan prematur.

Referensi

  1. Ketidaksejajaran bantalan bola alur dalam baris tunggal SKF. https://www.nodeshk.com/skf/art/sr-dgb-misalignment.html (2025-05-12)
  2. Kelonggaran internal bantalan dan ketidaksejajaran - Eng-Tips. https://www.eng-tips.com/threads/bearing-internal-clearance-and-misalignment.117290/ (2005-03-03)
  3. Panduan komprehensif untuk ketidaksejajaran bantalan | NYZ. https://nyzbearing.com/a-comprehensive-guide-to-bearing-misalignment/ (2025-06-12)
  4. Bantalan Bola Menyelaras Sendiri: Menjelajahi Aplikasi dan Inovasi Terbaru .... https://pibsales.com/bearings/self-aligning-ball-bearings-exploring-applications-and-recent-innovations/ (2025-10-03)
  5. Bantalan Bola Menyelaras Sendiri: Penggunaan & Ketidaksejajaran - TFL Bearing. https://tflbearing.com/blog/faq/when-to-use-self-aligning-ball-bearings.html (2021-07-31)
  6. Poros penggerak untuk traktor dan mesin pertanian - Elbe Group. https://www.elbe-group.de/en/drive-shafts/tractor/ (2025-07-15)
  7. Pertanian & Kehutanan - CentroMotion. https://www.centromotion.com/markets-served/agriculture-forestry/ (2025-09-16)
  8. Solusi Pertanian | Bantalan & Produk Penggerak untuk Peralatan Pertanian. https://www.solveindustrial.com/industries/agriculture (2026-06-20)
  9. Mesin Pertanian - Schaeffler medias. https://medias.schaeffler.us/en/offroad/agriculture (2026-06-09)
  10. Peran Penting Bantalan dalam Mesin Tekstil: Presisi .... https://www.bdsbearing.com/blog/the-essential-role-of-bearings-in-textile-machinery-precision-efficiency-and-innovation (2024-02-28)
  11. Bantalan untuk kondisi sulit di manufaktur tekstil - Design World. https://www.bearingtips.com/bearings-for-tough-conditions-in-textile-manufacturing/ (2019-09-09)
  12. Ikhtisar Bantalan Menyelaras Sendiri | Tameson.com. https://tameson.com/pages/bearing-self-aligning (2022-04-08)
  13. Jenis-jenis Bantalan Rol Konveyor. https://www.rolconrollers.com/blog/the-types-of-conveyor-roller-bearings/ (2024-10-11)
  14. Mengangkut dengan Jelas Episode 8: Umur Bantalan - YouTube. https://www.youtube.com/watch?v=hLsV3Cr_oO4 (2024-02-20)
  15. Apa itu bantalan rol konveyor dan bagaimana cara kerjanya? | NYZ. https://nyzbearing.com/what-are-conveyor-roller-bearings-and-how-do-they-work/ (2025-02-24)
