Cara Membaca Nomor Bagian Bearing: Panduan Lengkap 2026

Cara Membaca Nomor Bagian Bearing: Panduan Lengkap 2026

Nomor komponen bantalan standar adalah kode alfanumerik yang mengidentifikasi jenis, seri, ukuran lubang, dan fitur desain spesifik seperti seal atau kelonggaran internal. Bagi teknisi perawatan dan staf pengadaan di seluruh Indonesia, mengetahui cara membaca nomor komponen bantalan sangat penting untuk mencegah waktu henti mesin yang mahal. Baik saat mengganti komponen yang aus di pabrik manufaktur Jakarta atau memesan suku cadang untuk bengkel tugas berat di Surabaya, menguraikan kode bantalan standar memastikan Anda mendapatkan kecocokan yang tepat.

Memahami arti akhiran bantalan dan menguasai perhitungan ukuran lubang bantalan memungkinkan Anda menavigasi katalog HI-TEC ASIA dengan percaya diri. Panduan ini merinci penguraian nomor komponen bantalan standar, menjelaskan matematika di balik ukuran lubang dan arti sebenarnya dari akhiran umum seperti 2RS dan ZZ, sehingga Anda dapat memesan bantalan pengganti HI-TEC atau HI-TEC SILVER yang tepat setiap saat.

Bagaimana cara membaca nomor komponen bantalan dan menghitung ukuran lubang?

Nomor komponen bantalan standar adalah kode alfanumerik yang mengidentifikasi jenis, seri, ukuran lubang, dan fitur desain spesifik seperti seal atau kelonggaran internal. Penunjukan dasar bantalan metrik ISO umumnya dibaca sebagai awalan, nomor dasar yang mencakup jenis bantalan dan seri dimensi, serta kode lubang dua digit terakhir[1][2].

Untuk melakukan perhitungan ukuran lubang bantalan pada bantalan gelinding metrik standar, Anda melihat dua digit terakhir dari kode bantalan standar. Aturan standarnya sederhana: untuk bantalan standar dengan kode lubang 04 atau lebih tinggi, kalikan dua digit terakhir dengan lima untuk menghitung ukuran lubang yang tepat dalam milimeter[2][3]. Misalnya, kode bantalan yang berakhiran 04 berarti ukuran lubang 20 mm[4][5]. Kode yang berakhiran 12 menunjukkan lubang 60 mm[2][6].

Namun, ada empat pengecualian tetap untuk ukuran standar terkecil. Jika kode bantalan standar berakhiran 00, lubangnya 10 mm. Kode 01 berarti 12 mm, 02 berarti 15 mm, dan 03 berarti 17 mm[1][4]. Penguraian nomor komponen bantalan mendasar ini berlaku di seluruh industri dan sangat penting saat memesan komponen pengganti yang andal.

Ketika seorang teknisi di pabrik Cikarang melepas bantalan yang rusak, membaca digit ini dengan benar mencegah pemesanan ukuran yang salah, menghindari waktu henti mesin yang parah. Dengan menerapkan perhitungan ukuran lubang bantalan yang sederhana ini, petugas pengadaan dapat dengan percaya diri mencari katalog bantalan pengganti HI-TEC ASIA yang berisi lebih dari 2.000 item. Baik Anda memerlukan bantalan bola alur dalam HI-TEC standar atau komponen HI-TEC SILVER premium, menguraikan nomor inti menjamin kecocokan fisik yang presisi.

Apa arti akhiran bantalan umum seperti 2RS, ZZ, dan C3?

Akhiran bantalan umum menunjukkan pelindung dan kelonggaran, seperti 2RS untuk dua seal karet, ZZ untuk dua pelindung logam, dan C3 untuk kelonggaran radial internal yang lebih besar[7][8]. Sementara nomor utama menentukan dimensi fisik, arti akhiran bantalan memberi tahu Anda bagaimana bantalan dilindungi dari kontaminasi dan seberapa besar kelonggaran internal yang dimilikinya sebelum pemasangan[7][9].

Memahami arti bantalan 2RS dan ZZ sangat penting untuk mencocokkan bantalan dengan lingkungan kerjanya. Akhiran 2RS berarti bantalan memiliki seal karet di kedua sisi, memberikan perlindungan terkuat terhadap debu dan kelembapan, meskipun menimbulkan sedikit lebih banyak gesekan[7][10]. Akhiran ZZ (atau 2Z) berarti pelindung logam di kedua sisi, yang menghalangi kontaminan yang lebih besar sambil menjaga gesekan tetap rendah, menjadikannya ideal untuk aplikasi kecepatan tinggi[7][9].

Akhiran penting lainnya adalah C3. Tidak seperti seal atau pelindung, C3 adalah kelas kelonggaran yang menunjukkan kelonggaran radial internal lebih besar dari normal[8][3]. Kelonggaran ekstra ini diperlukan ketika panas operasi tinggi atau suaian tekan yang ketat dapat mengurangi kelonggaran operasi saat digunakan, mencegah kegagalan bantalan dini[11][12].

Akhiran Fitur yang Ditunjukkan Konteks Aplikasi
2RS Dua seal karet Lingkungan dengan kontaminasi tinggi; mencegah masuknya kelembapan dan debu[7].
ZZ / 2Z Dua pelindung logam Operasi kecepatan tinggi yang membutuhkan gesekan rendah dan perlindungan sedang[9].
C3 Kelonggaran internal lebih besar Operasi suhu tinggi atau suaian interferensi ketat[8].

Memahami kode bantalan standar memungkinkan pembeli untuk mencocokkan spesifikasi secara akurat saat memesan suku cadang pengganti dari katalog HI-TEC ASIA yang berisi lebih dari 2.000 item. Memilih bantalan HI-TEC SILVER yang tepat dengan akhiran yang benar memastikan operasi yang senyap, perawatan rendah, dan andal. Untuk detail lebih lanjut tentang mencocokkan fitur-fitur ini, tinjau spesifikasi premium HI-TEC SILVER kami untuk menemukan kecocokan yang sempurna.

Pertanyaan yang Sering Diajukan

Bagaimana cara membaca nomor komponen bantalan?

Nomor komponen bantalan standar dibaca dengan memecah kode alfanumerik menjadi komponen dasarnya. Digit pertama menunjukkan jenis dan seri bantalan, sedangkan dua digit terakhir mewakili kode lubang. Akhiran di bagian akhir menentukan fitur desain seperti seal dan kelonggaran internal.

Apa arti akhiran 2RS dan ZZ pada bantalan?

Akhiran 2RS menunjukkan bahwa bantalan memiliki dua seal kontak karet, yang memberikan perlindungan sangat baik terhadap kelembapan dan debu tebal[7]. Akhiran ZZ menunjukkan dua pelindung logam non-kontak, yang menawarkan perlindungan sedang sambil memungkinkan kecepatan putaran yang lebih tinggi dan gesekan yang lebih rendah[10].

Bagaimana cara menghitung ukuran lubang bantalan dari nomornya?

Untuk bantalan metrik standar yang berakhiran 04 atau lebih tinggi, kalikan dua digit terakhir dengan lima untuk mendapatkan ukuran lubang dalam milimeter - misalnya, kode 04 sama dengan 20 mm[3]. Pengecualian tetap adalah 00 (10 mm), 01 (12 mm), 02 (15 mm), dan 03 (17 mm)[1].

Apa yang harus saya lakukan jika nomor komponen bantalan tidak terbaca?

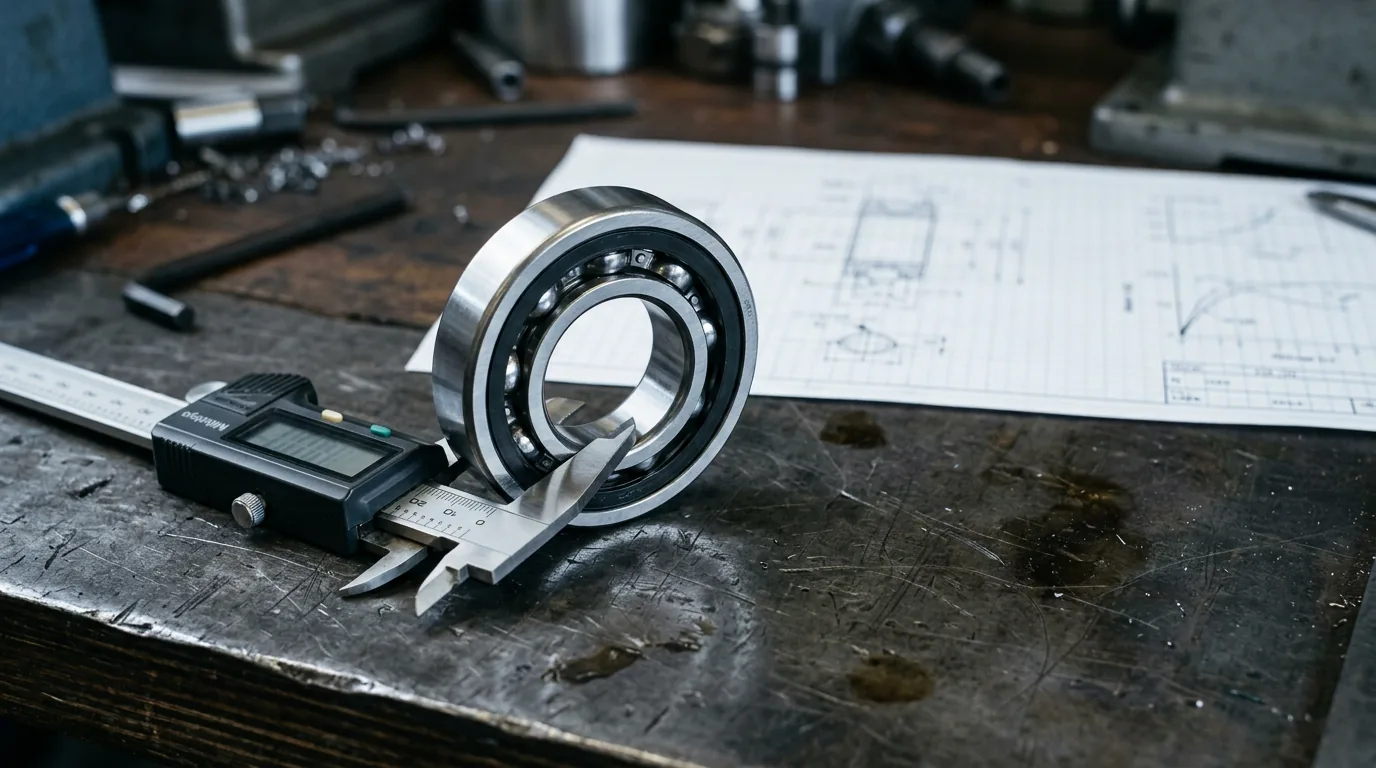

Jika nomor komponen bantalan aus atau tidak terbaca, Anda harus mengukur secara fisik diameter dalam, diameter luar, dan lebar bantalan menggunakan jangka sorong digital. Anda kemudian dapat menggunakan dimensi yang tepat ini untuk menemukan pengganti yang benar di katalog bantalan pengganti HI-TEC ASIA.
