Cara Mengukur Dimensi Bantalan: Panduan Penggantian 2026

Cara Mengukur Dimensi Bantalan: Panduan Penggantian 2026

Dimensi bantalan standar diukur dalam milimeter menggunakan jangka sorong digital dengan format ketat - Lubang (diameter dalam) x Diameter Luar (OD) x Lebar. Kesalahan satu milimeter saja dapat menyebabkan pemesanan suku cadang yang salah, menyebabkan waktu henti mesin yang tidak perlu dan biaya perawatan total yang lebih tinggi. Saat mengganti bantalan yang aus dari katalog HI-TEC ASIA yang luas dengan lebih dari 2.000 produk, mengetahui ukuran fisik yang tepat memastikan Anda memilih pengganti yang senyap, andal, dan rendah perawatan. Baik Anda seorang mekanik bengkel atau petugas pengadaan pabrik, memahami dimensi ini sangat penting untuk menjaga peralatan Anda tetap berjalan lancar. Panduan ini menjelaskan cara membaca kode ukuran lubang metrik, menguraikan nomor komponen, dan menggunakan jangka sorong digital untuk dengan percaya diri mengidentifikasi bantalan pengganti yang tepat.

Apa format dimensi bantalan standar dan bagaimana cara mengukurnya?

Dimensi bantalan standar diukur dalam milimeter menggunakan jangka sorong digital dengan format ketat - Lubang (diameter dalam) x Diameter Luar (OD) x Lebar[1][2][3][4]. Ditulis secara teknis sebagai d x D x B, ketiga pengukuran ini menentukan selubung fisik bantalan gelinding standar[5][3][4]. Jika nomor komponen bantalan memudar, mekanik dapat mengukur cincin dalam, cincin luar, dan lebar untuk menemukan pengganti HI-TEC ASIA yang tepat. Pengukuran yang akurat memerlukan jangka sorong digital, bantalan yang bersih, dan teknik yang tepat. Kotoran atau gemuk lama dapat menyebabkan kesalahan pengukuran sebesar 0,05 mm atau lebih, yang dapat mengarahkan Anda ke kategori ukuran yang salah[2].

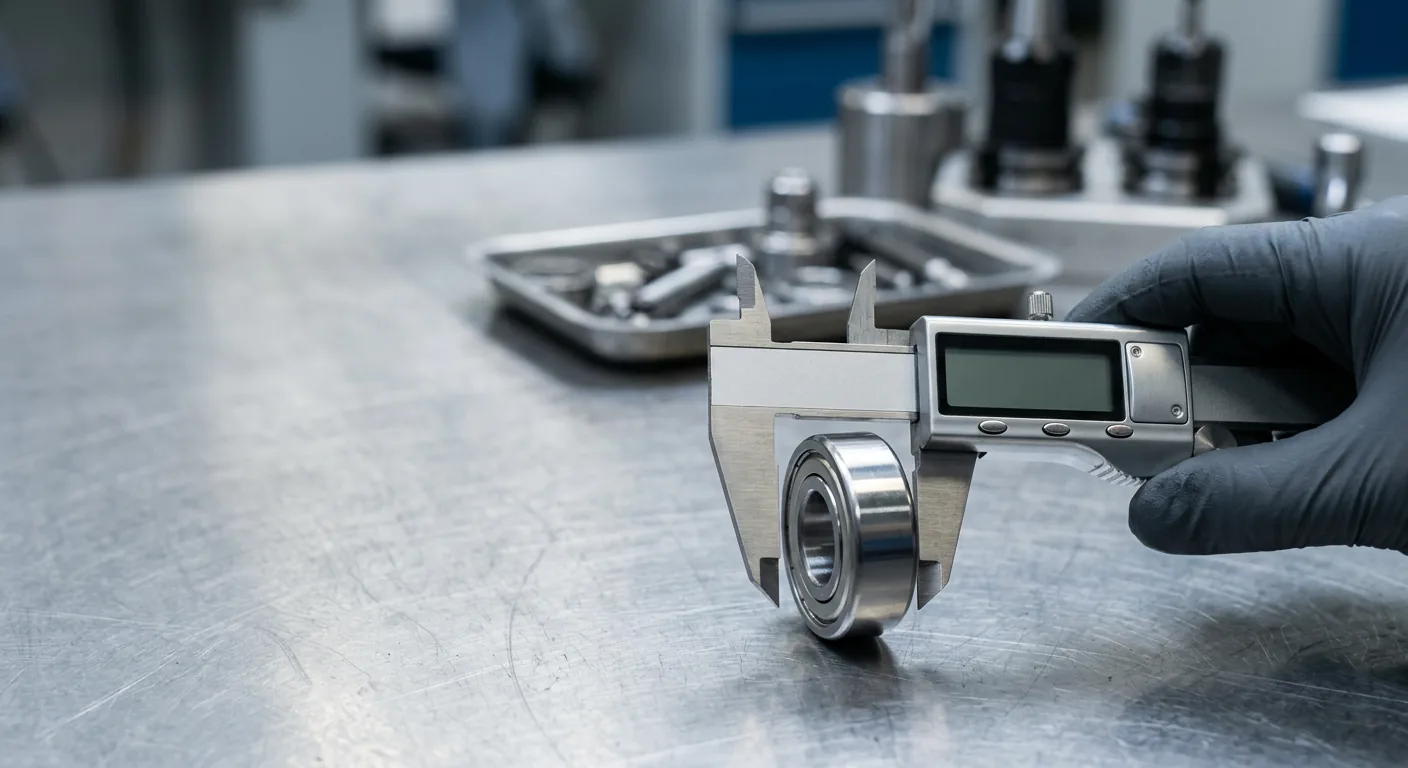

Berikut cara mengukur bantalan secara akurat dengan jangka sorong digital:

  1. Nolkan jangka sorong digital: Tutup rahang dengan ringan dan pastikan layar menunjukkan nol sebelum memulai pengukuran[6][7]. Selalu atur satuan ke milimeter[1][2][5].
  2. Ukur lubang (diameter dalam): Masukkan rahang dalam kecil bagian atas ke dalam cincin dalam bantalan[2][6]. Buka rahang perlahan hingga menyentuh dengan kuat, lalu goyangkan jangka sorong sedikit untuk menemukan pembacaan maksimum[2][8][9]. Lakukan pengukuran di tiga titik berbeda untuk memastikan akurasi sempurna[2][8].
  3. Ukur diameter luar (OD): Tempatkan bantalan di antara rahang luar besar bagian bawah[2][6][10]. Tutup rahang perlahan pada cincin luar, jaga agar tetap tegak lurus sempurna terhadap permukaan untuk menghindari pembacaan miring[6][8][9].
  4. Ukur lebar (ketebalan): Tempatkan bantalan pada permukaan datar dan bersih. Gunakan rahang luar untuk mengukur jarak antara kedua sisi muka, jaga rahang tetap tegak lurus sempurna terhadap muka[2][6][7].

Setelah Anda memiliki ketiga angka ini, Anda dapat dengan mudah mencocokkannya dengan katalog bantalan dan suku cadang pengganti HI-TEC ASIA untuk mendapatkan pengganti yang senyap dan andal.

Bagaimana cara membaca kode ukuran lubang bantalan metrik?

Nomor komponen bantalan metrik menggunakan kode ukuran lubang tertentu, di mana kode 04 sama dengan 20 mm dan 05 sama dengan diameter dalam 25 mm[11][12][5][13]. Memahami sistem penomoran standar ini memungkinkan mekanik dan staf pengadaan untuk secara instan mengidentifikasi diameter dalam bantalan tanpa perlu menyentuh jangka sorong. Untuk bantalan standar dengan ukuran lubang 20 mm ke atas, dua digit terakhir dari penunjukan dasar mewakili kode lubang, yang Anda kalikan dengan lima untuk mendapatkan diameter dalam dalam milimeter[11][5][4][14].

Sebagai contoh, bantalan seri 6205 standar akan selalu berukuran tepat 25 mm pada lubang, 52 mm pada diameter luar, dan 15 mm pada lebar[15][16][17]. Angka "05" di akhir 6205 adalah kode lubang, dan 5 dikalikan 5 sama dengan lubang 25 mm[15][16][17]. Aturan standar ini berlaku untuk semua jenis bantalan metrik utama, memastikan konsistensi bagi pembeli.

Berikut adalah tabel referensi cepat untuk menguraikan kode ukuran lubang metrik standar, menggunakan seri 6200 yang populer sebagai contoh praktis:

Kode Lubang Perhitungan Diameter Dalam (Lubang) Bantalan Contoh Dimensi Standar (Lubang x OD x Lebar)
04 04 x 5 20 mm[11][12] 6204 20 mm x 47 mm x 14 mm[16]
05 05 x 5 25 mm[11][12] 6205 25 mm x 52 mm x 15 mm[15][16][17]
06 06 x 5 30 mm[16] 6206 30 mm x 62 mm x 16 mm[16]
07 07 x 5 35 mm[16] 6207 35 mm x 72 mm x 17 mm[16]

Perhatikan bahwa kode lubang 00, 01, 02, dan 03 adalah pengecualian dari aturan kali lima. Mereka masing-masing sesuai dengan lubang 10 mm, 12 mm, 15 mm, dan 17 mm[11][12][5][18][14]. Dengan merujuk silang dimensi terukur atau kode lubang Anda dengan bagan ukuran bantalan bola metrik dan spesifikasinya, Anda dapat dengan cepat memilih bantalan HI-TEC atau HI-TEC SILVER premium yang tepat untuk mesin Anda.

Pertanyaan yang Sering Diajukan

Bagaimana cara mengukur dimensi bantalan dengan jangka sorong digital?

Bersihkan bantalan secara menyeluruh, nolkan jangka sorong Anda, dan atur ke milimeter[1][2][5]. Gunakan rahang dalam atas untuk mengukur lubang dalam, rahang luar bawah untuk mengukur diameter luar, dan rahang luar lagi untuk mengukur lebar di seluruh muka samping[2][6][7].

Apa format dimensi bantalan standar?

Bantalan gelinding standar menggunakan format tiga dimensi yang dinyatakan sebagai Lubang (diameter dalam) x Diameter Luar (OD) x Lebar, ditulis dalam milimeter sebagai d x D x B[1][2][3][4]. Format ini adalah standar universal yang digunakan dalam katalog pemasok.

Bagaimana cara membaca kode ukuran lubang bantalan metrik?

Untuk bantalan metrik dengan lubang 20 mm atau lebih besar, lihat dua digit terakhir dari nomor komponen. Kalikan kode lubang dua digit itu dengan lima untuk menemukan diameter dalam dalam milimeter[11][5][13][4]. Sebagai contoh, kode 04 sama dengan lubang 20 mm[11][12].

Bagaimana cara menemukan bantalan pengganti jika nomor komponen memudar?

Jika nomor komponen tidak terbaca, gunakan jangka sorong digital untuk mengukur dengan hati-hati lubang, diameter luar, dan lebar dalam milimeter. Anda kemudian dapat mencocokkan ketiga dimensi ini dengan bagan ukuran bantalan standar untuk mengidentifikasi seri pengganti yang benar dari HI-TEC ASIA.
