Cara Mengukur Bearing untuk Penggantian: Panduan 2026
Untuk mengukur bearing guna penggantian, Anda harus mencatat tiga dimensi kritis secara akurat menggunakan kaliper digital: diameter dalam (bore), diameter luar, dan lebar. Mendapatkan pengukuran yang tepat memastikan mesin Anda berjalan dengan tenang dan menghindari waktu henti yang tidak perlu. Menebak dimensi dengan pita ukur standar menyebabkan pemesanan yang salah dan kegagalan bearing prematur. Panduan ini menjelaskan cara mengukur bearing, membaca dimensi dengan kaliper digital, dan memverifikasi temuan Anda terhadap ukuran metrik standar untuk menelusuri katalog 2.000+ item kami dengan percaya diri.
Apa tiga pengukuran bearing?
Untuk mengukur bearing guna penggantian, Anda harus mencatat tiga dimensi kritis secara akurat: diameter dalam (bore), diameter luar, dan lebar. Selalu gunakan kaliper digital daripada pita ukur standar untuk bearing, karena perbedaan hanya 1 milimeter akan mengakibatkan pemilihan suku cadang pengganti yang salah.
Bearing adalah komponen presisi. Diameter dalam menentukan bagaimana bearing terpasang pada poros, diameter luar menentukan bagaimana bearing duduk di dalam rumah bearing, dan lebar memastikan kelonggaran yang tepat. Jika salah satu dimensi meleset sekian pecahan milimeter, bearing akan gagal dipasang atau mengalami ketidaksejajaran parah, yang menyebabkan keausan cepat.
Menggunakan pita ukur adalah penghematan yang salah. Mesin industri memerlukan toleransi yang tepat, dan bearing elemen gelinding standar mengikuti spesifikasi metrik yang presisi. Dengan berinvestasi pada kaliper digital berkualitas, teknisi dapat dengan yakin menangkap dimensi tepat yang diperlukan untuk mencari suku cadang yang benar dari katalog bearing HI-TEC ASIA.
Bagaimana cara membaca dimensi bearing menggunakan kaliper digital?

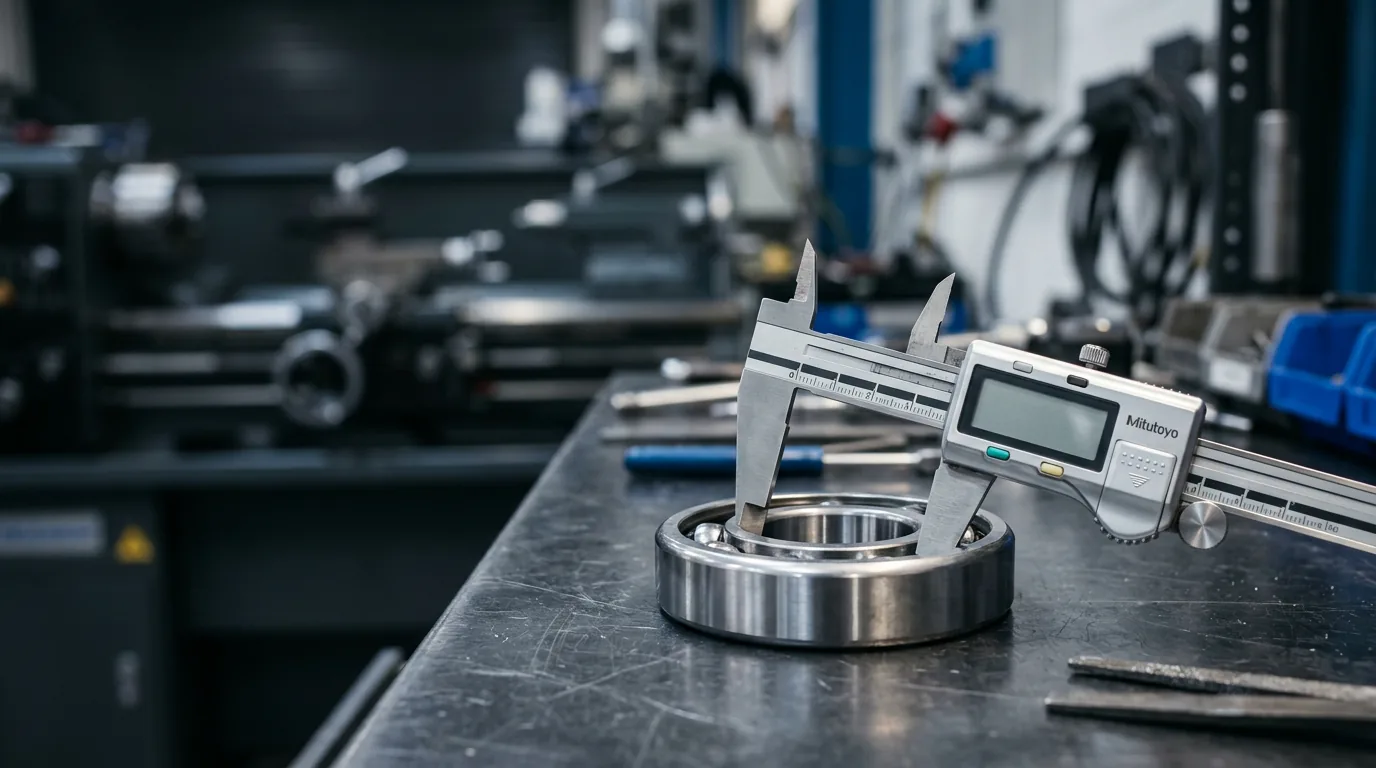

Untuk membaca dimensi bearing secara akurat, Anda harus menggunakan kaliper digital untuk mengukur diameter dalam (bore) dengan rahang atas, diameter luar dengan rahang bawah, dan lebar menggunakan bagian rata dari rahang.
- Ukur diameter dalam (bore): Tempatkan rahang pengukur dalam atas kaliper rata terhadap bagian dalam cincin dalam. Buka rahang hingga menempel rata terhadap lintasan logam dan catat pembacaannya.
- Ukur diameter luar: Tempatkan rahang pengukur luar besar kaliper di sekitar bagian terlebar dari cincin luar. Tutup rahang dengan kuat terhadap permukaan luar dan catat dimensinya.
- Ukur lebar: Tempatkan rahang kaliper secara tegak lurus terhadap sisi muka datar dari cincin luar. Jepit rahang melintasi profil bearing untuk menangkap ketebalan total.
Menggabungkan pengukuran presisi ini dengan membaca kode bearing menjamin Anda memilih yang cocok persis. Selalu nolkan kaliper digital Anda sebelum memulai.
Apa dimensi standar untuk bearing seri 6200?
Bearing seri 6200 standar memiliki dimensi metrik spesifik, seperti bearing 6205 yang berukuran tepat 25 milimeter diameter dalam, 52 milimeter diameter luar, dan lebar 15 milimeter[1]. Mereferensi silang pengukuran fisik Anda dengan tabel seri standar memastikan Anda memesan suku cadang pengganti yang benar.
Seri 6200 mewakili bearing bola alur dalam tugas ringan, yang banyak digunakan pada motor listrik dan aplikasi otomotif. Karena dimensi ini distandarisasi secara global, pembacaan kaliper digital akan langsung cocok dengan ukuran katalog yang mapan.
| Kode Seri Bearing | Diameter Dalam (Bore) | Diameter Luar | Lebar |
|---|---|---|---|
| 6200 | 10 mm | 30 mm | 9 mm |
| 6204 | 20 mm | 47 mm | 14 mm |
| 6205 | 25 mm[1] | 52 mm[1] | 15 mm[1] |
| 6206 | 30 mm[2] | 62 mm[2] | 16 mm[2] |
Jika pengukuran Anda menunjukkan 25 milimeter untuk bore, 62 milimeter untuk diameter luar, dan 17 milimeter untuk lebar, Anda sebenarnya mengukur bearing 6305[3]. Memverifikasi angka Anda terhadap tabel standar mencegah kesalahan mahal saat memesan bearing seri 6200 untuk mesin Anda.
Bagaimana cara mengukur bearing yang rusak atau sangat aus?
Saat mengukur bearing yang sangat aus atau rusak, ukur rumah bearing yang masih utuh atau porosnya sendiri untuk menentukan diameter dalam dan luar yang diperlukan hingga ketelitian 1 milimeter. Periksa manual mesin atau diameter poros untuk mengonfirmasi ukuran bore tepat yang diperlukan sebelum memesan.
Di lingkungan industri, kegagalan bearing yang parah dapat menghancurkan cincin dalam atau luar, membuat pengukuran langsung tidak mungkin dilakukan. Daripada menebak-nebak, mekanik harus mengukur komponen pendamping di sekitarnya.
- Tentukan bore: Gunakan kaliper digital Anda untuk mengukur diameter luar poros mesin tempat bearing duduk. Ini sesuai persis dengan diameter dalam yang diperlukan.
- Tentukan diameter luar: Ukur diameter dalam rumah bearing. Pastikan rahang kaliper benar-benar lurus untuk menangkap lebar maksimum sebenarnya dari rongga.
- Tentukan lebar: Ukur kedalaman dudukan rumah atau ruang yang tersedia pada poros.
Memesan pengganti HI-TEC SILVER berkualitas tinggi berdasarkan dimensi poros dan rumah yang tepat memastikan bearing baru Anda akan memberikan keandalan yang tenang dan minim perawatan.
Pertanyaan yang Sering Diajukan
Bagaimana cara mengukur bearing untuk penggantian?
Gunakan kaliper digital untuk menangkap diameter dalam (bore), diameter luar, dan lebar. Selalu lakukan ketiga pengukuran ini dalam milimeter, karena bearing industri standar diproduksi dengan toleransi metrik yang presisi.
Apa tiga pengukuran bearing?
Tiga pengukuran kritis adalah diameter dalam (bore) untuk kesesuaian poros, diameter luar untuk kesesuaian rumah, dan lebar untuk kesejajaran yang tepat.
Bagaimana cara mengukur bearing yang rusak atau sangat aus?
Jika bearing terlalu rusak untuk diukur secara langsung, gunakan kaliper digital Anda untuk mengukur diameter luar poros mesin untuk ukuran bore, dan diameter dalam rumah bearing untuk dimensi luar.
Bagaimana cara membaca dimensi bearing menggunakan kaliper digital?
Nolkan kaliper digital Anda, gunakan rahang atas yang lebih kecil untuk mengukur bore dalam, rahang bawah yang lebih besar untuk diameter luar, dan jepit rahang bawah melintasi sisi datar untuk mengukur lebar.
