Cara Memilih Jenis Rumah Bantalan yang Tepat (2026)
Perbedaan utama antara tipe rumah bantalan adalah orientasi pemasangan: rumah blok bantal (UCP) dipasang di alas, sementara rumah flens (UCF) dipasang di samping ke dinding mesin. Insinyur pabrik harus mencocokkan tipe rumah - seperti seri P, F, FC, FL, atau T - dengan orientasi beban radial atau aksial spesifik dari mesin. Memilih rumah yang tepat mencegah ketidakselarasan pada aplikasi tugas berat seperti screw press minyak sawit, konveyor pertambangan, dan pengaduk semen industri.
Ketika mesin gagal karena rumah yang retak atau ketidakselarasan poros yang parah, waktu henti yang diakibatkannya sangat mahal. HI-TEC ASIA membantu Anda menghindari penghematan semu ini. Kami menyimpan stok lokal besar lebih dari 2.000 produk bantalan di Jakarta, memastikan pengiriman cepat ke seluruh negeri untuk meminimalkan waktu henti pabrik di seluruh Indonesia. Panduan ini menjelaskan cara memahami kode rumah, membandingkan gaya pemasangan, dan memilih rumah bantalan industri yang tepat yang diperlukan untuk menjaga pabrik Anda berjalan dengan andal.
Apa perbedaan antara rumah bantalan blok bantal dan flens?

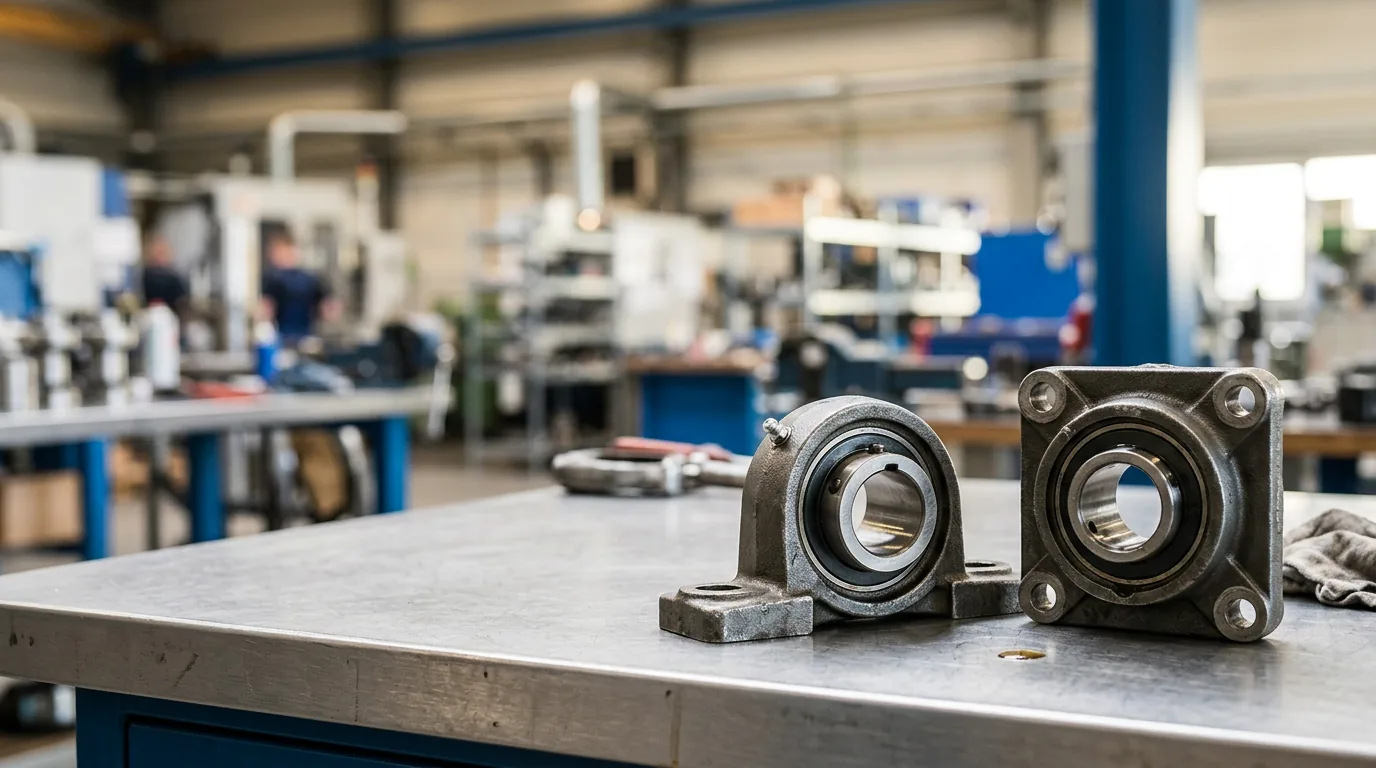

Perbedaan mendasar antara rumah bantalan blok bantal dan flens adalah geometri permukaan pemasangan. Unit blok bantal (UCP) memiliki alas horizontal dengan kaki dan dua lubang baut, dirancang untuk duduk di atas alas mesin datar[1][2][3]. Sebaliknya, unit flens (UCF) memiliki pelat persegi dengan empat baut pemasangan, dirancang untuk mengamankan poros yang melewati langsung panel vertikal atau dinding mesin samping[2][4][3].
Kedua tipe menggunakan bantalan sisipan "UC", yang memiliki diameter luar bulat dan lubang silinder yang dikunci ke poros melalui sekrup set[5][3]. Huruf setelah prefiks mengidentifikasi gaya rumah[5][6].
| Kode Rumah | Gaya Rumah | Fitur Pemasangan & Aplikasi |
|---|---|---|
| P (UCP) | Blok bantal | Alas horizontal, dua baut; ideal untuk konveyor umum[1][5][3]. |
| F (UCF) | Flens persegi | Pelat persegi, empat baut; memberikan stabilitas tinggi untuk poros yang dipasang di dinding[5][6]. |
| FL (UCFL) | Flens oval | Bentuk belah ketupat sempit, dua baut; menghemat ruang pada tata letak sempit[1][6]. |
| FC (UCFC) | Flens bulat | Pelat bulat, empat baut, sering kali dipandu untuk pemusatan yang tepat[5][6]. |
| T (UCT) | Unit take-up | Rumah geser untuk menyesuaikan jarak pusat poros dan mengencangkan sabuk[2][6]. |
Memahami geometri ini sangat penting. Rumah UCP menangani beban radial dari poros yang berjalan sejajar dengan alas[1][7]. Ketika keselarasan poros yang tepat relatif terhadap panel sangat penting, rumah UCF empat baut memberikan stabilitas yang lebih baik[7][6]. Untuk ruang sempit, insinyur sering memilih FL 210 2-Bolt Flange Housing untuk mengamankan poros tanpa memerlukan jejak flens persegi penuh.
Bagaimana cara memilih tipe rumah bantalan yang tepat untuk mesin saya?
Untuk memilih tipe rumah bantalan yang tepat, cocokkan kemampuan transfer beban unit, pola baut, dan batas ketidakselarasan dengan tuntutan spesifik mesin Anda[8][9]. Memilih rumah yang tepat mencegah pembebanan tepi dan kegagalan bantalan prematur di lingkungan tugas berat.
Insinyur pabrik harus mengevaluasi empat kriteria penting:
- Batas ketidakselarasan: Unit blok bantal tugas berat mentoleransi sekitar 1° ketidakselarasan poros maksimum yang diizinkan untuk poros hingga diameter 100 mm[10]. Untuk aplikasi ekstrem seperti screw press minyak sawit, rumah khusus harus mengakomodasi bantalan dorong rol bulat yang mampu menahan hingga 3° ketidakselarasan[11].
- Orientasi beban dan stabilitas: Rumah harus mentransmisikan beban radial dan kejut yang berat dengan aman ke fondasi[8][9]. Rumah flens empat baut memberikan kapasitas beban dan stabilitas pemasangan yang lebih tinggi untuk kondisi berat seperti pengaduk semen industri dan konveyor pertambangan[9].
- Pengaturan tetap vs. mengambang: Poros panjang mengalami pemuaian termal. Untuk mencegah ketidakselarasan akibat beban, atur satu rumah sebagai posisi tetap dan yang lainnya sebagai bantalan mengambang[8]. Unit bantalan bola standar tidak mengizinkan perpindahan aksial, menjadikannya titik tetap secara ketat[12].
- Kontrol kontaminasi: Di lingkungan berdebu, pilih rumah baja cor yang kokoh dengan kombinasi segel labirin dan kontak, menggunakan pengisian gemuk awal 80-100%[8].
Mengganti unit yang gagal dengan cepat sangat penting. HI-TEC ASIA menawarkan katalog bantalan industri yang komprehensif menampilkan lini HI-TEC andal dan HI-TEC SILVER premium kami. Dengan lebih dari 2.000 item stok di Jakarta, kami menjamin pengiriman cepat ke seluruh Indonesia untuk menjaga mesin Anda berjalan dengan tenang.
Pertanyaan yang Sering Diajukan
Apa perbedaan antara rumah bantalan blok bantal dan flens?
Perbedaan utamanya adalah orientasi pemasangan. Rumah blok bantal dipasang ke alas horizontal menggunakan dua baut, mendukung poros yang berjalan sejajar dengan permukaan. Rumah flens dipasang rata pada dinding vertikal atau panel samping.
Bagaimana cara memilih tipe rumah bantalan yang tepat untuk mesin saya?
Pilih rumah dengan mengevaluasi arah beban mesin Anda, ruang pemasangan yang tersedia, dan batas ketidakselarasan. Gunakan blok bantal untuk pemasangan alas horizontal, flens persegi empat baut untuk pemasangan dinding dengan stabilitas tinggi, atau flens oval dua baut jika ruang terbatas.
Apa arti kode rumah bantalan UCP dan UCF?
Dalam penunjukan ini, "UC" mengacu pada bantalan sisipan itu sendiri. Huruf berikutnya menunjukkan bentuk rumah: "P" berarti blok bantal dengan alas horizontal, sementara "F" berarti unit flens persegi yang dirancang untuk pemasangan samping empat baut.
Di mana saya dapat membeli rumah bantalan industri di Indonesia?
Anda dapat membeli rumah bantalan industri berkualitas tinggi langsung dari HI-TEC ASIA. Berbasis di Jakarta, kami menyimpan lebih dari 2.000 produk bantalan - termasuk lini HI-TEC bernilai dan HI-TEC SILVER premium - dan menyediakan pengiriman cepat ke fasilitas industri di seluruh Indonesia.
