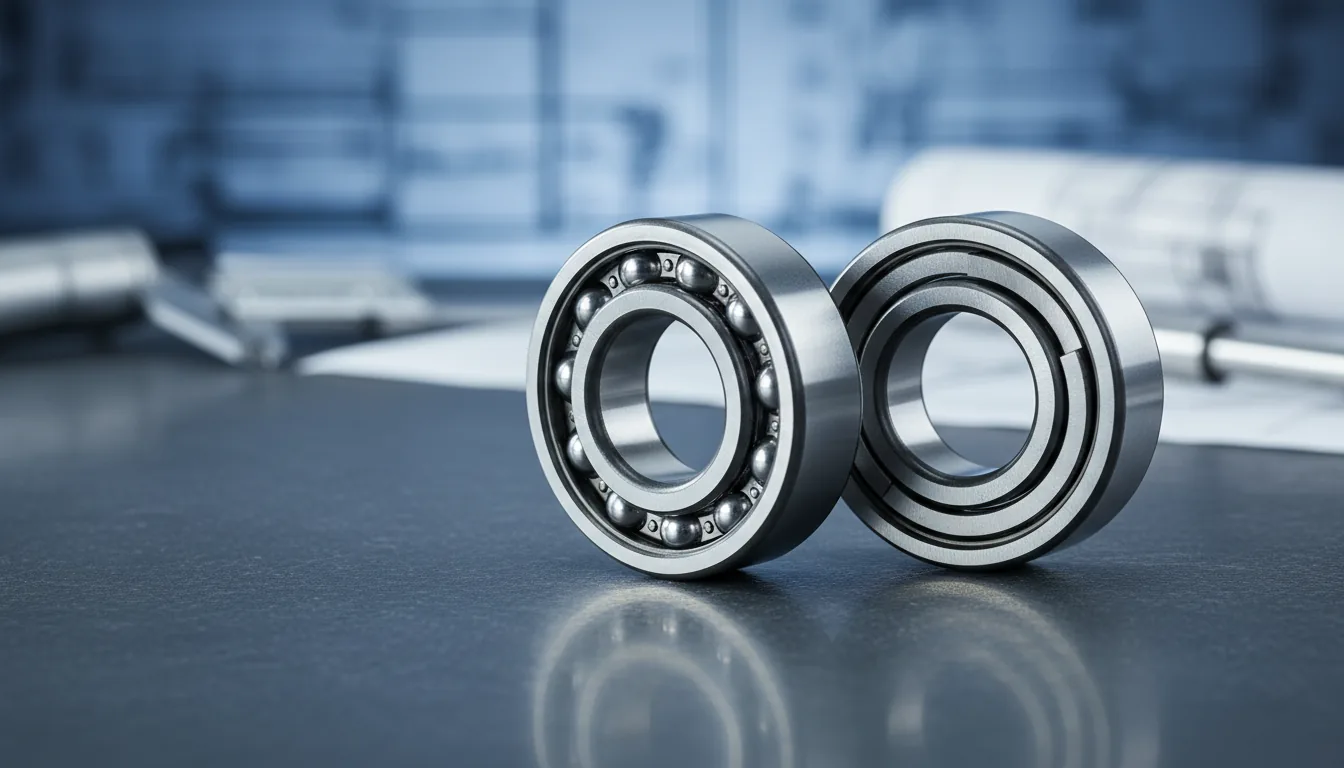

Bantalan Alur Dalam vs Bantalan Kontak Sudut: Panduan Pemilihan 2026

Bantalan Alur Dalam vs Bantalan Kontak Sudut: Panduan Pemilihan 2026

Perbedaan utama antara bantalan alur dalam vs bantalan kontak sudut adalah kemampuan menangani bebannya: bantalan bola alur dalam menangani sebagian besar beban radial, sedangkan bantalan kontak sudut memanfaatkan sudut kontak hingga 40 derajat untuk mendukung beban radial dan aksial gabungan. Memilih jenis bantalan yang salah dapat menyebabkan kegagalan dini, waktu henti mesin yang mahal, dan biaya perawatan yang lebih tinggi untuk operasi industri. Baik Anda merawat mesin pabrik di Jakarta atau meningkatkan pompa di Surabaya, memahami perbedaan struktural ini memastikan Anda memilih komponen yang tepat sejak awal. Panduan ini membandingkan kedua jenis bantalan, merinci bagaimana arah beban menentukan pilihan Anda, dan menjelaskan bagaimana lini produk andal HI-TEC ASIA menjaga peralatan Anda berjalan lancar.

Apa perbedaan antara bantalan alur dalam dan bantalan kontak sudut?

Bantalan bola alur dalam memiliki sudut kontak nominal 0° dan dioptimalkan untuk mendukung beban radial tinggi bersamaan dengan beban aksial sedang di kedua arah[1][2]. Sebaliknya, bantalan bola kontak sudut diproduksi dengan sudut kontak bawaan tetap - paling umum 15°, 25°, 30°, dan 40° - yang biasanya tidak melebihi 40° dalam praktik bantalan bola standar[3][4][5]. Sudut rekayasa ini memungkinkan mereka menangani beban aksial (dorong) yang jauh lebih tinggi dalam satu arah, meskipun mengurangi kapasitas beban radial murni mereka dibandingkan dengan bantalan alur dalam berukuran serupa[6][7][8].

Perbedaan mekanis terletak pada geometri jalur lintasan. Dalam desain alur dalam, garis beban melewati lurus melalui bidang radial. Saat Anda beralih ke bantalan kontak sudut, garis beban menjadi miring. Ketika sudut kontak meningkat menuju 40°, kekakuan aksial dan kapasitas dorong bantalan meningkat, tetapi kecepatan rotasi maksimum dan batas radialnya menurun[6][9][8].

FiturBantalan Bola Alur DalamBantalan Bola Kontak Sudut
Jenis Beban UtamaRadial tinggi, aksial sedang[1]Gabungan tinggi (radial + aksial berat)[10]
Sudut KontakNominal 0°[1]Tetap pada 15°, 25°, 30°, atau 40°[5][11]
Arah AksialKedua arah (sedang)[2]Satu arah per bantalan (tinggi)[2]
Peringkat Beban DinamisPeringkat radial lebih tinggi per ukuran[1]Peringkat aksial lebih tinggi per ukuran[12][10]

Memilih jenis bantalan yang salah dapat menyebabkan kegagalan mesin yang parah, sehingga sangat penting untuk mengevaluasi persyaratan beban radial dan aksial sebelum membeli dari distributor seperti HI-TEC ASIA. Bantalan alur dalam yang dikenai dorong berat dan terus-menerus akan cepat aus. Sebaliknya, bantalan kontak sudut yang dipasang di mana hanya terdapat gaya radial murni akan kekurangan efisiensi berbagi beban yang diperlukan. Dengan menjelajahi katalog bantalan industri HI-TEC ASIA, tim pemeliharaan dapat mencari dimensi dan profil beban yang tepat yang diperlukan untuk mencegah waktu henti yang mahal.

Kapan Anda harus memilih bantalan kontak sudut daripada bantalan alur dalam?

Bantalan bola alur dalam ideal untuk motor listrik standar, sedangkan bantalan kontak sudut dari tingkatan HI-TEC SILVER unggul dalam spindel presisi yang membutuhkan kekakuan aksial tinggi. Pilihan Anda sepenuhnya tergantung pada tuntutan operasional mesin, khususnya adanya gaya dorong dan kebutuhan akan kontrol poros. Bantalan alur dalam adalah pilihan default untuk aplikasi tujuan umum karena menawarkan gesekan yang lebih rendah, pemasangan yang lebih sederhana, dan kinerja efisien di bawah beban yang sebagian besar radial[13][14]. Anda akan menemukannya di dalam motor bengkel standar, rol konveyor, dan kipas industri di seluruh pabrik manufaktur di Bekasi dan Cikarang.

Namun, ketika sebuah mesin memperkenalkan dorong berat atau menuntut akurasi rotasi yang ketat, bantalan kontak sudut menjadi diperlukan. Mereka lebih disukai ketika desain harus mengontrol defleksi, runout, dan dorong aksial, terutama dalam sistem penggerak presisi[1][15].

Kriteria Pemilihan Aplikasi

  1. Motor Listrik Standar: Pilih bantalan alur dalam. Mereka dengan mudah menempatkan rotor secara aksial sambil mendukung berat radial utama dari poros yang berputar[14].
  2. Spindel CNC Presisi: Pilih bantalan kontak sudut. Sistem spindel berkecepatan tinggi membutuhkan akurasi putar tinggi, kenaikan suhu rendah, dan kekakuan tinggi[15][16]. Pasangan yang cocok sering kali diberi beban awal untuk menghilangkan celah internal.
  3. Gearbox & Pompa Berat: Pilih bantalan kontak sudut jika roda gigi heliks atau impeller menghasilkan dorong aksial yang signifikan[1][17].

Bantalan HI-TEC SILVER direkayasa untuk menangani aplikasi industri berkecepatan tinggi, memastikan kinerja andal di bawah kondisi beban gabungan yang berat. Meningkatkan ke lini produk bantalan premium HI-TEC SILVER menyediakan material berkualitas tinggi dan masa pakai yang lebih lama yang diperlukan untuk lingkungan yang ketat ini. Jika fasilitas Anda sering mengalami penggantian bantalan karena ketidakcocokan beban, hubungi tim HI-TEC ASIA untuk memulai dan mengamankan komponen yang tepat untuk armada Anda.

Pertanyaan yang Sering Diajukan

Apa perbedaan antara bantalan alur dalam dan bantalan kontak sudut?

Perbedaan utamanya adalah bahwa bantalan bola alur dalam menangani sebagian besar beban radial dengan sudut kontak 0°, sementara bantalan kontak sudut menggunakan sudut kontak bawaan hingga 40° untuk mendukung beban radial dan aksial gabungan yang berat.

Bisakah bantalan bola alur dalam menerima beban aksial?

Ya, bantalan bola alur dalam dapat mentoleransi beban aksial sedang di kedua arah. Namun, mereka tidak dirancang untuk menahan gaya dorong berat dan terus-menerus, yang akan menyebabkan keausan dini dan waktu henti mesin yang tidak terduga.

Kapan saya harus menggunakan bantalan kontak sudut daripada bantalan alur dalam?

Anda harus menggunakan bantalan kontak sudut ketika aplikasi Anda melibatkan dorong aksial yang signifikan, seperti pada spindel CNC presisi, pompa tugas berat, atau gearbox. Mereka menyediakan kekakuan aksial dan kontrol poros yang diperlukan yang tidak dimiliki bantalan standar.

Apakah bantalan HI-TEC SILVER cocok untuk aplikasi industri berkecepatan tinggi?

Ya, tingkatan premium HI-TEC SILVER diproduksi menggunakan material berkualitas tinggi yang dirancang untuk masa pakai lebih lama dan kinerja andal. Mereka ideal untuk aplikasi industri berkecepatan tinggi yang menuntut di mana mengurangi perawatan dan waktu henti sangat penting.

Referensi

  1. Deep Groove vs Angular Contact Ball Bearings: Selection Guide. https://www.ftmbearings.com/news/industry-news/engineering-guide-on-ball-bearings-deep-groove-vs-angular-contact.html (2026-06-21)
  2. What Are the Differences Between Bearings? The various .... https://koyo.jtekt.co.jp/en/bearing-column/bearing_trivia_1st_series/bearing_trivia_1st_series_04.html (2019-09-24)
  3. Deep Groove vs. Angular Contact Bearings: Choosing the .... https://www.sanyabearing.com/news/deep-groove-vs-angular-contact-bearings-choosing-the-right-one.html (2025-09-10)
  4. Angular Contact Ball Bearings - an overview. https://www.sciencedirect.com/topics/engineering/angular-contact-ball-bearings (2025-09-27)
  5. 2.2—Angular Contact Ball Bearings. https://www.nsk.com/tools-resources/abc-bearings/angular-contact-ball-bearings/ (2024-07-11)
  6. Angular Contact Ball Bearings: Types, Angles & Selection Guide. https://www.aosen-bearing.com/news/industry-news/what-are-angular-contact-ball-bearings-a-complete-guide.html (2026-07-08)
  7. Angular Contact Bearings Review. https://www.engineersedge.com/bearing/angular_contact_bearings.htm (2025-11-03)
  8. LARGE SIZE BALL & ROLLER BEARINGS. https://koyo.jtekt.co.jp/en/support/catalog-download/uploads/catbs008en.pdf (2025-03-17)
  9. How to distinguish the angle of angular contact ball .... https://www.tedin-bearing.com/info/how-to-distinguish-the-angle-of-angular-contac-48448875.html (2020-08-06)
  10. Angular Contact Bearing. https://www.hisupplier.com/product-572416-Angular-Contact-Bearing/ (2026-06-27)
  11. TIMKEN® ANGULAR CONTACT BALL BEARING CATALOG. https://www.timken.com/resources/timken-angular-contact-ball-bearing-catalog_11193/ (2026-07-17)
  12. Angular Contact vs Deep Groove Ball Bearings. https://angularcontactballbearings.com/blog/angular-contact-vs-deep-groove-ball-bearings-a-comprehensive-comparison/ (2024-09-11)
  13. Deep Groove vs. Angular Contact Bearings: Which Is Best .... https://ebearingstore.com/blogs/products/deep-groove-vs-angular-contact-bearings-which-is-best-for-your-application (2025-09-14)
  14. Rolling bearings and seals in electric motors and generators. https://cdn.skfmediahub.skf.com/api/public/0901d196802b0348/pdf_preview_medium/13459_EN_Rolling_bearings_and_seals_in_electric_motors_and_generators_pdf_preview_medium.pdf (2026-07-13)
  15. Book-of-Spindles-Part-1.pdf. https://dynospindles.com/vault/technical/Book-of-Spindles-Part-1.pdf (2026-07-16)
  16. [PDF] A Review of Key Technologies for High-Speed Motorized Spindles .... https://pdfs.semanticscholar.org/81e7/53ba5526be4ef2ee849d884d69637d369438.pdf (2025-10-02)
  17. Technical Report. https://www.nsk.com/content/dam/nsk/common/catalogs/ctrgPdf/bearings/e728.pdf (2025-01-27)
