Cara Membaca Kode Bearing Industri dan Otomotif (2026)
Kode bearing standar industri, seperti 6204 atau 22210, adalah kombinasi angka dan huruf yang menunjukkan tipe bantalan, seri dimensi, ukuran bore, dan fitur pelindung. Mengetahui cara membaca kode bearing sangat penting bagi teknisi bengkel dan bagian pembelian untuk menghindari kesalahan pemesanan suku cadang. Membeli spesifikasi yang salah akan membuang anggaran dan menyebabkan waktu henti mesin (downtime).
Panduan ini mengupas tuntas arti angka dan huruf pada laher, mulai dari perhitungan diameter dalam hingga kode pelindung seperti 2RS dan ZZ. Pahami sistem ini untuk mencocokkan spesifikasi yang tepat dari katalog HI-TEC ASIA yang memiliki lebih dari 2.000 varian.
Bagaimana cara membaca kode bearing standar industri?
Kode bearing standar industri, seperti 6204 atau 22210, adalah kombinasi angka dan huruf yang menunjukkan tipe bantalan, seri dimensi, ukuran bore, dan fitur pelindung. Sistem penomoran ini dibaca dari kiri ke kanan untuk mengidentifikasi fisik komponen secara akurat.
Digit pertama menunjukkan tipe bantalan. Misalnya, "6" mewakili bantalan bola alur dalam (deep groove ball bearing), sedangkan "3" mewakili bantalan rol tirus (tapered roller bearing). Digit berikutnya menunjukkan seri dimensi yang mencerminkan ketahanan bantalan terhadap beban radial maupun aksial.
Dua digit terakhir paling krusial karena menunjukkan ukuran diameter dalam (bore). Terakhir, huruf setelah angka adalah sufiks yang menjelaskan fitur pelindung ekstra. Memahami arti kode bearing membantu teknisi mencocokkan spesifikasi suku cadang yang tepat dari katalog produk bearing HI-TEC ASIA dengan lebih dari 2.000 varian. Bantalan HI-TEC dan HI-TEC SILVER memastikan mesin beroperasi senyap dan andal.
Berapa ukuran bearing 6205 dan bagaimana cara menghitung diameter bore?
Pada kode bearing 6205, dua angka terakhir dikalikan lima untuk menentukan ukuran bore, sehingga diameter dalamnya adalah 25 milimeter[1][2]. Aturan perkalian lima ini berlaku umum untuk bearing dengan dua digit terakhir berkisar dari 04 ke atas[3].
Berikut langkah-langkah menghitung diameter bore: 1. Periksa dua digit terakhir: Lihat dua angka paling belakang pada kode bantalan gelinding Anda. 2. Pengecualian ukuran kecil: Jika angkanya 00, 01, 02, atau 03, ukurannya tidak dikalikan lima. Secara berurutan ukurannya adalah 10 mm, 12 mm, 15 mm, dan 17 mm[4][2][3]. 3. Rumus perkalian lima: Untuk angka 04 dan seterusnya, kalikan dengan 5. Contohnya, kode 04 berarti 20 mm, dan 08 berarti 40 mm[1][2][3].
Sebagai contoh, jika Anda membutuhkan bearing 6205, Anda pasti mengetahui bahwa as (shaft) yang dibutuhkan berukuran 25 mm. Memilih ukuran yang pas mencegah keausan dini mesin industri Anda.
Apa arti kode huruf 2RS, ZZ, dan C3 pada bearing?
Kode huruf atau sufiks di akhir nomor bearing, seperti 2RS untuk seal karet atau ZZ untuk plat logam, menunjukkan jenis penutup pelindung komponen[4][5]. Sufiks ini sangat menentukan ketahanan bantalan terhadap debu dan air.
| Kode Sufiks | Arti dan Fungsi | Aplikasi |
|---|---|---|
| 2RS | Segel karet (rubber seal) di kedua sisi bearing[4][6][5]. | Mencegah masuknya air; ideal untuk lingkungan basah. |
| ZZ (atau 2Z) | Pelindung plat logam (metal shield) di kedua sisi[4][7][5]. | Menahan debu kasar pada kecepatan putar (rpm) tinggi. |
| C3 | Kelonggaran internal (clearance) radial lebih besar dari standar[4][7][5]. | Lingkungan bersuhu tinggi yang memicu pemuaian. |
Kode C3 menunjukkan kelonggaran internal (clearance) yang lebih besar dari standar, biasanya digunakan untuk aplikasi berkecepatan atau bersuhu tinggi[4][7]. ZZ dan 2RS adalah kode pelindung, sedangkan C3 adalah kelas kelonggaran, sehingga sering digabungkan menjadi 6205 ZZ C3[7][5]. Pemilihan segel yang tepat menjaga pelumas (grease) dan mencegah kegagalan bantalan.
Bagaimana cara mengukur bearing secara manual jika kode terhapus?

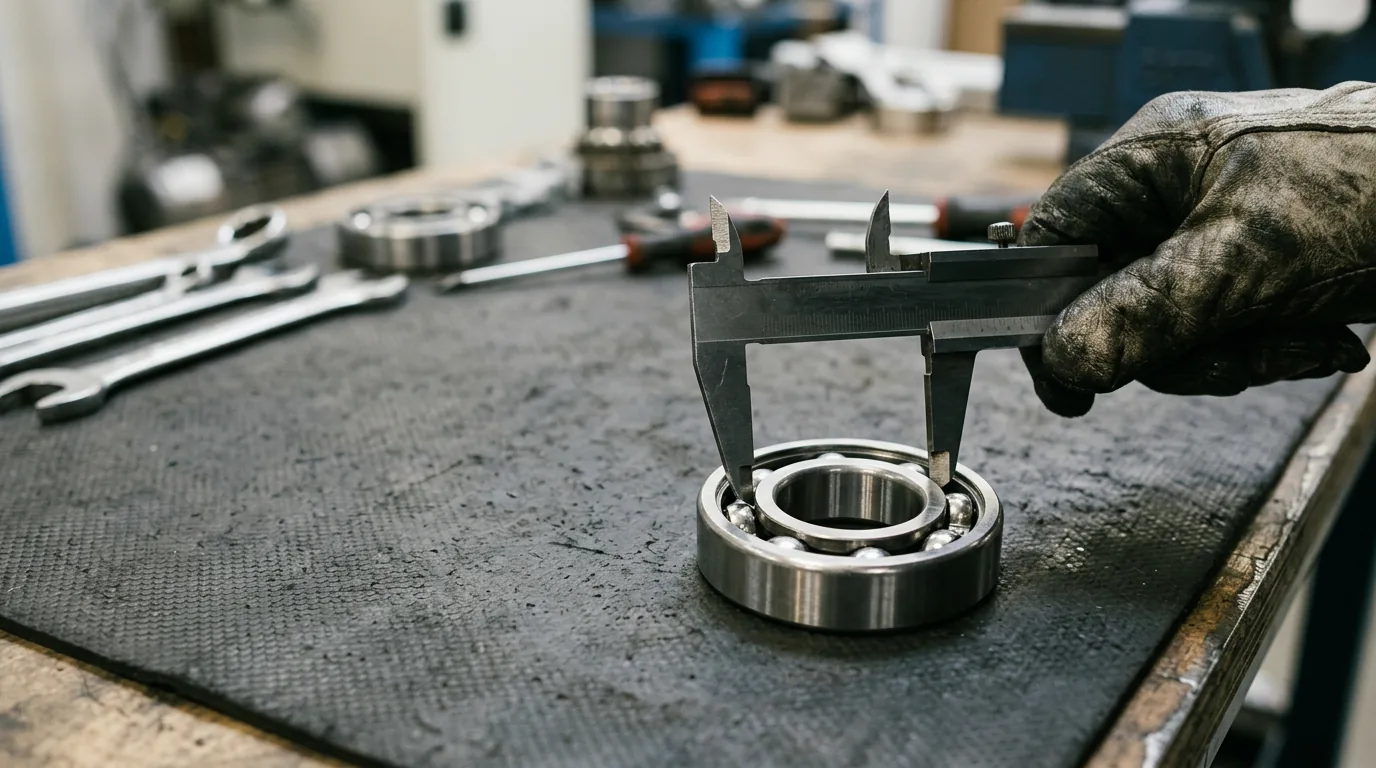

Pengukuran manual memerlukan tiga dimensi utama: diameter dalam (d), diameter luar (D), dan lebar/ketebalan (B). Jika kode bearing mesin terhapus, Anda wajib melakukan pengukuran fisik menggunakan alat presisi seperti jangka sorong (vernier caliper).
Kriteria pengukuran yang harus dilakukan: - Diameter Dalam (Bore - d): Ukur lubang cincin dalam (inner ring) tempat as dimasukkan. - Diameter Luar (Outer Diameter - D): Ukur sisi terluar cincin luar (outer ring) untuk kecocokan rumah bantalan (bearing housing). - Ketebalan (Width - B): Ukur jarak antara sisi depan dan belakang cincin luar.
Hasil pengukuran manual ini kemudian dicocokkan dengan tabel dimensi standar untuk mengidentifikasi kode bearing asli yang tepat. Misalnya, d = 25 mm, D = 52 mm, dan B = 15 mm adalah seri 6205. Jika kesulitan mengidentifikasi suku cadang, hubungi layanan pelanggan HI-TEC ASIA untuk panduan pemilihan bearing premium HI-TEC SILVER.
Frequently Asked Questions
Bagaimana cara membaca kode bearing?
Cara membaca kode bearing dilakukan dari kiri ke kanan. Digit pertama menunjukkan tipe bantalan, berikutnya seri dimensi, dua digit terakhir menunjukkan ukuran bore, dan huruf di akhir menunjukkan jenis pelindung.
Apa arti 2RS, ZZ, dan C3 pada bearing?
Kode 2RS berarti bearing memiliki segel karet di kedua sisinya, sedangkan ZZ dilindungi plat logam[4][5]. Kode C3 menandakan kelonggaran internal radial yang lebih besar dari standar untuk mengatasi pemuaian panas[4][7].
Ukuran bearing 6205 berapa mm?
Ukuran bore atau diameter dalam bearing 6205 adalah 25 mm, didapatkan dengan mengalikan dua digit terakhir (05) dengan lima[1][2].
Bagaimana cara mengukur bearing secara manual?
Gunakan jangka sorong untuk mengukur diameter dalam, diameter luar, dan ketebalan bearing. Cocokkan ketiga angka tersebut dengan tabel dimensi standar untuk menemukan kode yang tepat.
